近日，三星在美國加州圣何塞舉行的三星晶圓代工論壇(SFF)上表示，在過去一年中，三星代工的AI需求相關銷售額增長了80%，預計到2028年，其AI芯片代工客戶數量將比2023年增加4倍，代工銷售額將比2023年增加9倍。三星還公布了其最新的工藝技術路線圖，包括兩個新的工藝節點—SF2Z和SF4U，并且將為其代工客戶提供全面的“一站式”人工智能解決方案。

三星發布的最新先進制程工藝技術路線圖

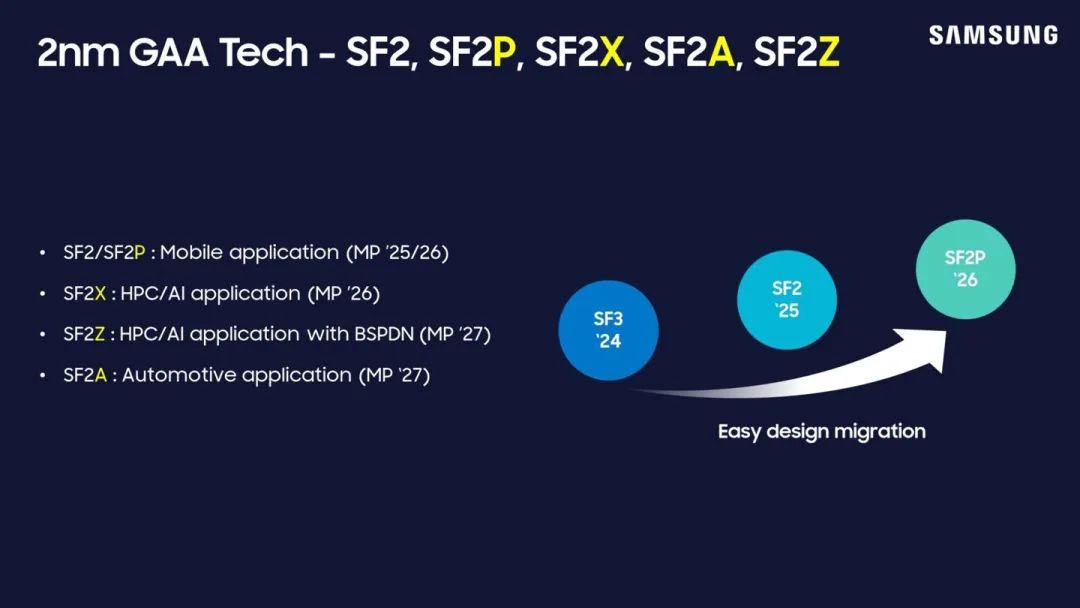

據了解，三星此次發布的最新2nm工藝節點SF2Z采用了優化的背面供電網絡(BSPDN)技術，將電源軌置于晶圓背面，以降低供電電路對互聯信號電路的干擾。與第一代2nm節點SF2相比，SF2Z在提高功率、性能和面積的同時，還可以降低電壓，從而提高HPC設計的性能，該技術預計將于2027年實現量產。此次發布的另一個工藝節點SF4U是一種4nm變體，通過結合光學縮小來提供PPA改進，計劃于2025年實現量產。

三星還透露了其SF1.4（1.4納米）的準備工作目前進展順利，有望在2027年達成性能和良率目標并實現量產。三星還將通過材料和結構創新，積極塑造1.4納米以下的未來工藝技術。

而三星的兩位老對手此前也公布了其先進制程的路線圖，臺積電計劃在2025年推出工藝節點N2（2nm工藝）。臺積電表示，N2將是臺積電首個使用全柵極（GAA）納米片晶體管的生產節點，這將顯著提高其性能、功耗和面積（PPA）特性。與N3E相比，在N3上生產的半導體可將功耗降低25%~30%，將性能提高10%~15%，并將晶體管密度提高15%。2026年，臺積電將推出N2P（性能增強型2納米級）和A16（具有背面功率傳輸功能的1.6納米級），分別針對智能手機和高性能計算應用。

臺積電的先進工藝技術路線圖

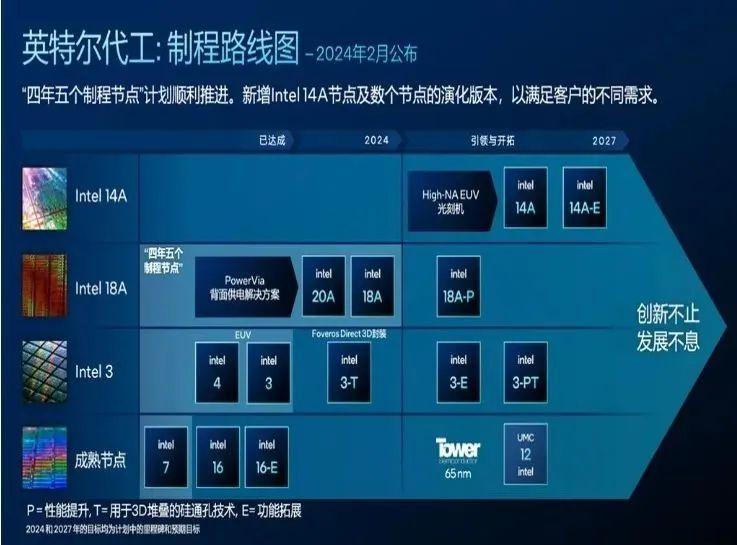

英特爾早在2021年就提出了“四年五個節點”計劃，即四年內完成Intel 7、Intel 4、Intel 3、Intel 20A、Intel 18A（可對應7nm～1.8nm工藝）五個節點。英特爾首席執行官帕特?基辛格表示，英特爾的Intel 20A（2納米）和18A（1.8nm）將如期上市，是業內首批采用PowerVia背面供電技術的芯片，通過優化供電提高性能和晶體管密度。英特爾在今年2月拓展了制程技術路線圖，新增了Intel 14A（1.4nm工藝）和數個專業節點的演化版本。三家在先進制程上的進度可以說是互不相讓。

三星還在會上強調了其GAA技術,計劃在今年下半年量產其第二代3nm工藝(SF3)，并在即將推出的2nm工藝上實現GAA。

在人工智能解決方案方面，三星將于2027年推出一個整合代工、內存和AVP業務等各個業務優勢的人工智能平臺（AI Solution），具備高性能、低功耗和高帶寬等特點，還可根據特定的人工智能需求進行定制。
